玖容預壓式氣液增壓缸氣路連接圖

玖容預壓式氣液增壓缸氣路連接說明：
一、符號說明：
A：增壓缸預壓回位氣口
B：增壓缸預壓下降氣口
C：增壓缸增壓回位氣口
D：增壓缸增壓下降氣口
DT1：增壓缸控制預壓電磁閥
DT2：增壓缸控制增壓電磁閥

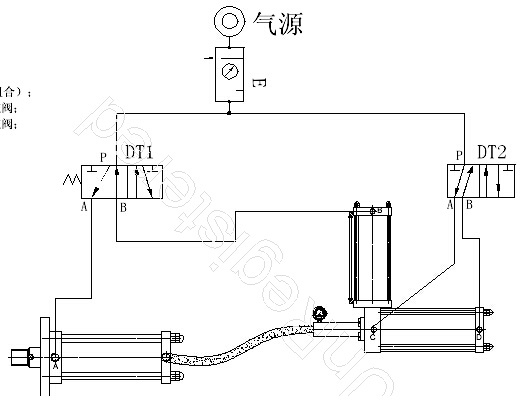

              玖容預壓式增壓缸氣路連接圖

二、動作順序：
1、A口 C口通氣，此缸處于回升狀態。
2、b口進氣，a口排氣，壓縮空氣作用在儲油桶內的液壓油表面，液壓油驅動預壓腔活塞作位移，并使預壓腔活塞活塞桿軸段的模具抵觸到工件。
3、b口斷氣，d口進氣，壓縮空氣作用使增壓活塞作位移去擠壓預壓腔的液壓油，使液壓油膨脹，從而使預壓活塞桿軸端的模具保持高壓出力去擠壓成型工件。
4、c口進氣，d口排氣，增壓活塞回升，增壓活塞到位后，a進氣，d排氣，預壓活塞回位，此時液壓油回到儲油桶內，一個動作循環完成。
